NUEVO OEM BorgWarner S2EG070 Turbo CAT Truck Movimiento de Tierra 3116 6.6L Motor 178071
NUEVO OEM BorgWarner S2EG070 Turbo CAT Truck Movimiento de Tierra 3116 6.6L Motor 178071
SKU:178071
Precio habitual
$1,545.00
Precio habitual
$0.00
Precio de oferta
$1,545.00
Los gastos de envío se calculan en la pantalla de pago.
Cantidad
No se pudo cargar la disponibilidad de retiro
Orders ship Monday-Friday, usually within 24 hours of purchase.
International shipping subject to VAT and/or other import tax calculated during checkout.
TURBOCARGADOR BORGWARNER GENUINO A ESTRENAR
Este es un TURBOCARGADOR BORGWARNER AUTÉNTICO NUEVO. Exactamente la misma pieza vendida en el concesionario. Este es un turbo de repuesto OEM exacto y de ajuste directo.

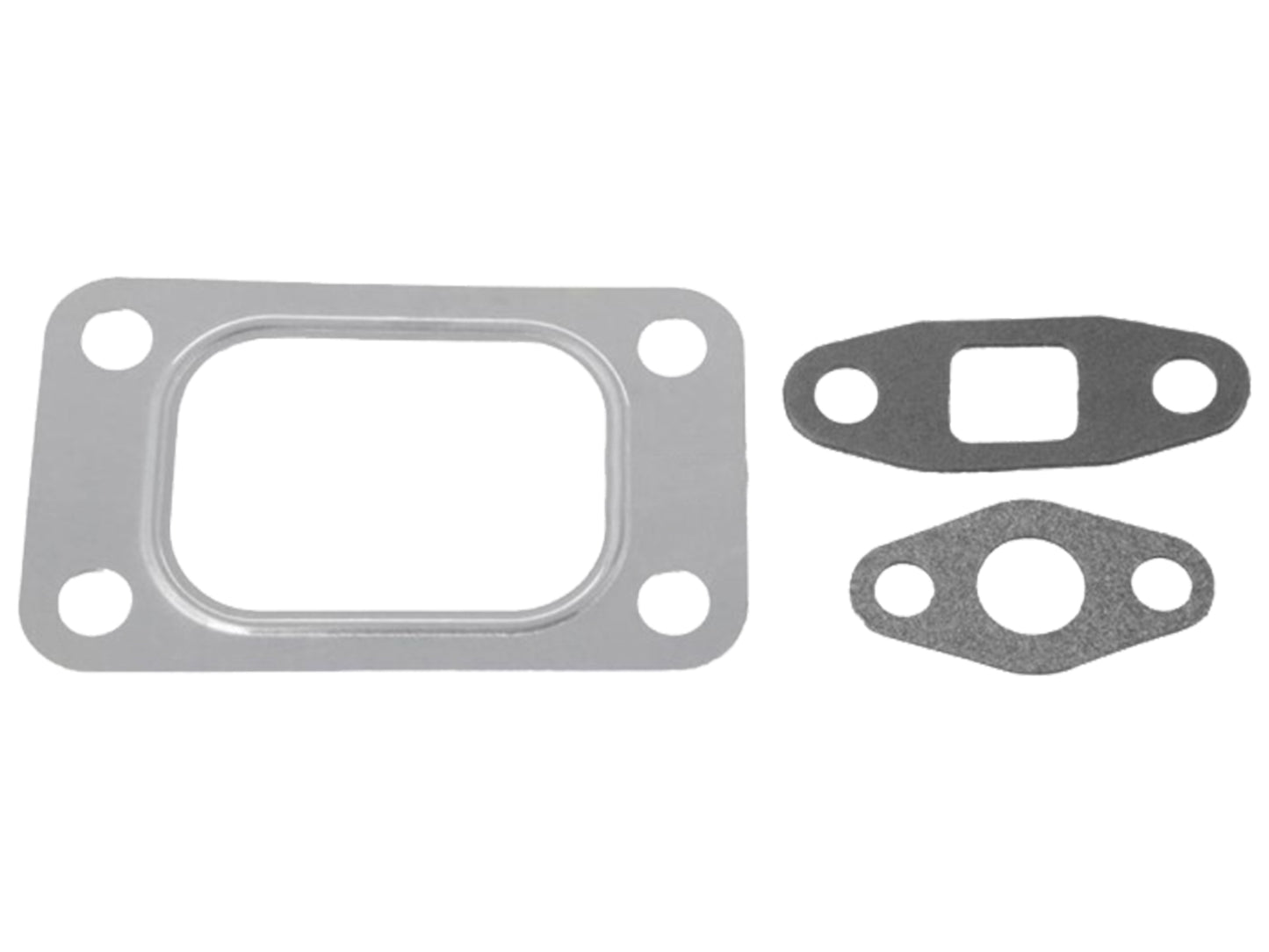

NOTA: Este paquete de turbocompresor también viene con las juntas.
Se adapta a lo siguiente:
Número de pieza: 178071
Número intercambiable: 166085, 166085R, 166145, 166145R, 166214, 166214R, 166812, 166812R, 166813, 166813R, 178071R, 199425, 199425R, 199712R, 466085, 466145, 466214, 466812, 466813, 478071, 499425, 499712
Número OEM: 0R-6244, 0R6244, 0R-6353, 0R6353, 0R-6729, 0R6729, 103-2083, 1032083, 103-2084, 1032084, 4P-5855, 4P5855, 4R-9147, 7, 6I-0173, 6I0173 , 6I-0174, 6I0174, 6I-3539, 6I3539
Modelo Turbo: S2EG070
Fabricante: BorgWarner - 3K - Schwitzer, BWTS USA
Año: 1992-03
Motor: 3116
Fabricante del motor: Caterpillar
Desplazamiento: 6.6L
Combustible: Diésel
Potencia: 168/187 kW, 225/250 CV
Velocidad: 2200 RPM
Actuador: (2061016764)
Placa trasera: 197340 (166537)
Alojamiento del cojinete: 199759 (168652, 199719) (refrigerado por aceite)
CHRA: 199280 (178244, 178244R, 199280R, 199716, 199716R, 178259, 478244, 499716, 4P2763)(0R6257, 0R6351, 0R6764, 1061725, , 6I0175)
Tapa del compresor: 199134
Juego de juntas: 318420 (1P0451)
Escudo térmico: 194149 (2030016078)
Kit de reparación: 318381 (168987, 318379)(5000030002)
Carcasa de turbina: 199658
Solicitud:
1992-03 Camión Caterpillar, movimiento de tierras con motor 3116
*Importante* Utilice la información anterior para determinar si las piezas de este listado se ajustan a su vehículo. La forma más confiable de asegurarse del modelo de turbo es encontrar el número de pieza en la placa de identificación de su turbo antiguo.
Este es un TURBOCARGADOR BORGWARNER AUTÉNTICO NUEVO. Exactamente la misma pieza vendida en el concesionario. Este es un turbo de repuesto OEM exacto y de ajuste directo.
NOTA: Este paquete de turbocompresor también viene con las juntas.
Se adapta a lo siguiente:
Número de pieza: 178071
Número intercambiable: 166085, 166085R, 166145, 166145R, 166214, 166214R, 166812, 166812R, 166813, 166813R, 178071R, 199425, 199425R, 199712R, 466085, 466145, 466214, 466812, 466813, 478071, 499425, 499712
Número OEM: 0R-6244, 0R6244, 0R-6353, 0R6353, 0R-6729, 0R6729, 103-2083, 1032083, 103-2084, 1032084, 4P-5855, 4P5855, 4R-9147, 7, 6I-0173, 6I0173 , 6I-0174, 6I0174, 6I-3539, 6I3539
Modelo Turbo: S2EG070
Fabricante: BorgWarner - 3K - Schwitzer, BWTS USA
Año: 1992-03
Motor: 3116
Fabricante del motor: Caterpillar
Desplazamiento: 6.6L
Combustible: Diésel
Potencia: 168/187 kW, 225/250 CV
Velocidad: 2200 RPM
Actuador: (2061016764)
Placa trasera: 197340 (166537)
Alojamiento del cojinete: 199759 (168652, 199719) (refrigerado por aceite)
CHRA: 199280 (178244, 178244R, 199280R, 199716, 199716R, 178259, 478244, 499716, 4P2763)(0R6257, 0R6351, 0R6764, 1061725, , 6I0175)
Tapa del compresor: 199134
Juego de juntas: 318420 (1P0451)
Escudo térmico: 194149 (2030016078)
Kit de reparación: 318381 (168987, 318379)(5000030002)
Carcasa de turbina: 199658
Solicitud:
1992-03 Camión Caterpillar, movimiento de tierras con motor 3116
*Importante* Utilice la información anterior para determinar si las piezas de este listado se ajustan a su vehículo. La forma más confiable de asegurarse del modelo de turbo es encontrar el número de pieza en la placa de identificación de su turbo antiguo.
